CONAC系列角行程电动执行机构 - 电气接线

　　打开CONAC电动执行器（电动执行机构）机盖后即可看到电气接线端子，端子都标明有端子号及电气信号，接线非常方便。

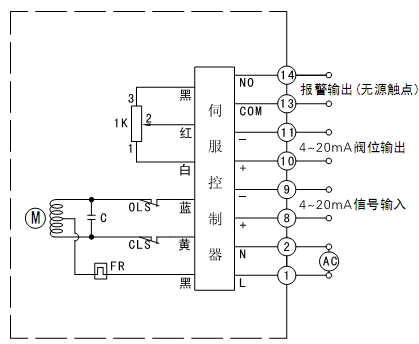

                        调节型（CA）电气接线图

　　功能：通过外部输入4~20mA模拟量控制信号实现开度调节，并实时输出4~20mA阀位开度信



---





                 开关型带电流信号反馈（CC1）电气接线图



   功能：通过外部交流开关量实现开度控制，并实时输出4~20mA阀位开度信号

---


                  开关型带电阻信号反馈(CC2)电气接线图

 　　功能：通过外部交流开关量实现开度控制，并实时输出与阀位开度相对应的阀位开度信号



---

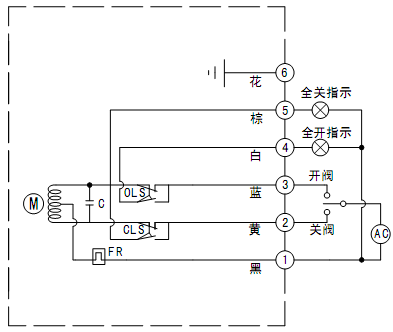

                     开关型无反馈(CC3)电气接线图

 　　功能：通过交通开关实现阀门的开启、关闭操作，没有与阀位开度相对应模拟量反馈输出，但输出一组指示全开、全关的有源位置信号
