CONAC系列角行程电动执行机构 - 安装尺寸





                                              图1 CONAC系列电动执行机构（电动执行器）安装尺寸示意图

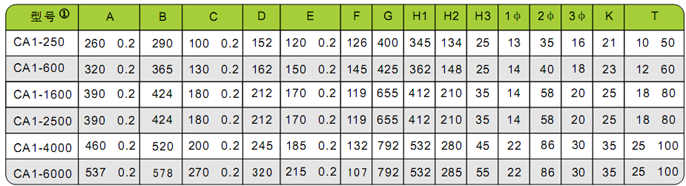

  表1 CONAC系列电动执行机构（电动执行器）安装尺寸表                                                              单位：mm



　　CONAC系列角行程电动执行机构（电动执行器）的外形安装尺寸，与川仪ZHB电动执行机构（电动执行器）安装尺寸完全兼容，可直接替换。
