NDL系列直行程电动执行器 - 安装、调试、维护

一、NDL直行程电动执行器（电动执行机构）外形安装尺寸

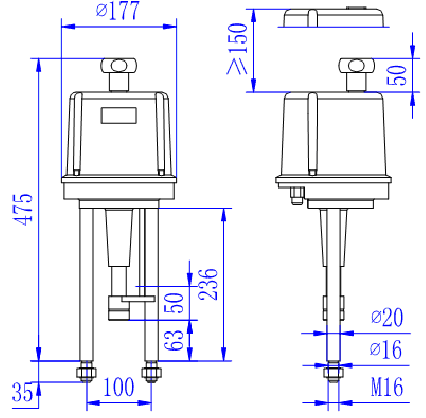

1. NDL-201,NDL-202,NDL-204 电动执行机构（电动执行器）安装尺寸

 外形尺寸                                  维修空间





与阀门不同连接方式时阀杆长度

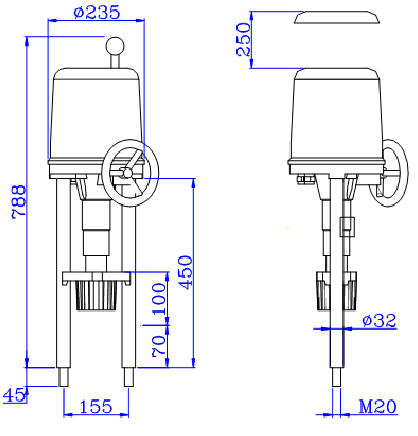

2. NDL-208, NDL-210 电动执行机构（电动执行器）安装尺寸

外形尺寸                                  维修空间

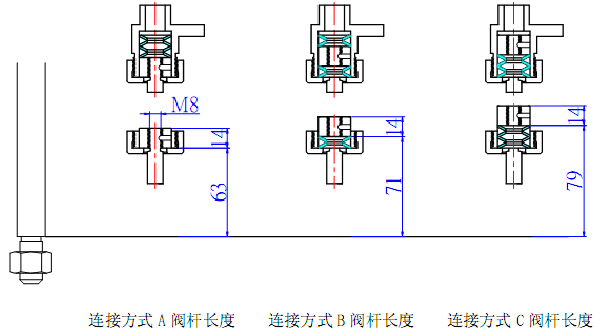

与阀门不同连接方式时阀杆长度

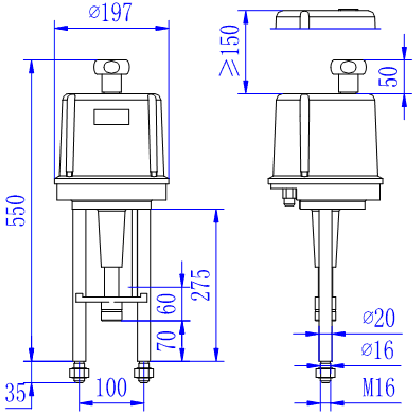

3. NDL-312, NDL-314, NDL-316, NDL-320, NDL-325 电动执行机构（电动执行器）安装尺寸

外形尺寸                    维修空间

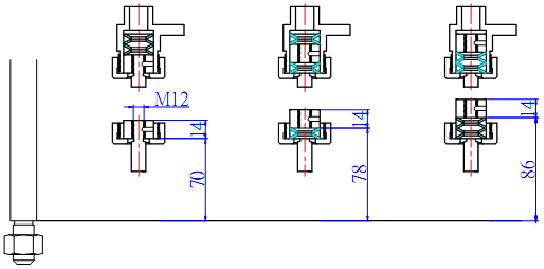

 与阀门不同连接方式时阀杆长度

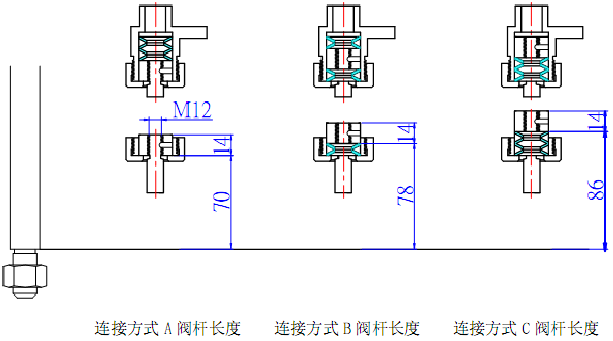

                      连接方式A阀杆长度           连接方式B阀杆长度                连接方式C阀杆长度

 二、NDL直行程电动执行机构（电动执行器）与阀门连接方法

　　NDL直行程电动执行机构（电动执行器）采用二个支撑立柱和一个输出轴与阀门连接。

　　NDL直行程电动执行机构（电动执行器）配有柔性连接器，用于阻尼阀门压力峰值和补偿热膨胀，同时还可以确保由“推力/行程”决定阀位终端的限位关断，并保持阀门关断的严密性。

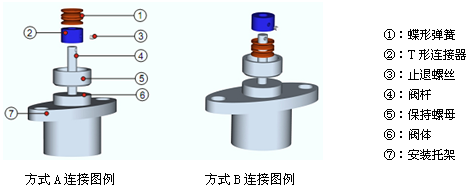

　　根据阀门的不同使用工况，柔性连接安装可能有如下三种情况（分别定义为：方式A、方式B和方式C）：



以下是与阀门连接时的步骤以及注意事项：
1） 保证安装前阀杆和DNL直行程电动执行机构（电动执行器）出轴都充分缩回（执行器在出厂时已充分缩回）；
2） 将NDL直行程电动执行机构（电动执行器）立柱插入安装托架，并紧固螺母；
3） 旋松保持螺母并将其套在阀杆上；
4） 按阀门的工作方式确定柔性连接方式，根据需要配置蝶形弹簧；
5） 将蝶形弹簧和T形连接器按顺序安装于阀杆上；

6） 用止退螺丝将T形连接器与阀杆锁住；
7） 将保持螺母与电动执行机构（电动执行器）输出轴连接，并用专用板手紧固。

三、NDL直行程电动执行器（电动执行机构）电气接线、产品调试

1、电气接线

　　NDL直行程电动执行器（电动执行机构）电气接线需穿过防水接头接到电气控制室。

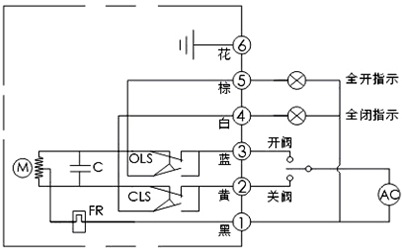

NDL调节型直行程电动执行器（电动执行机构）电气接线图





NDL两位式直行程电动执行器（电动执行机构）电气接线图



2、产品调试

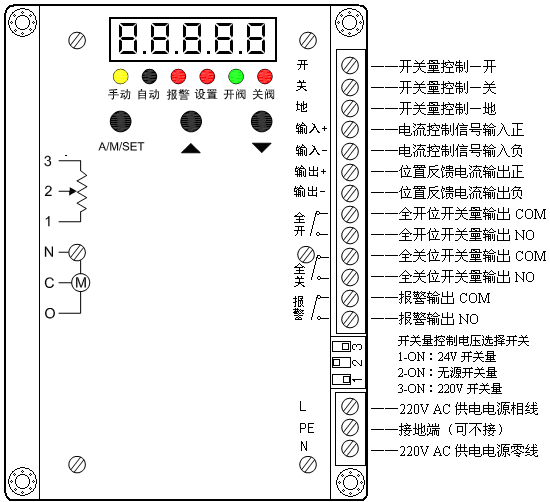

　　熟悉操作界面是进行日常维护和产品调试的基础。操作界面主要由LED指示器、按键和拨码开关组成，如下图所示：

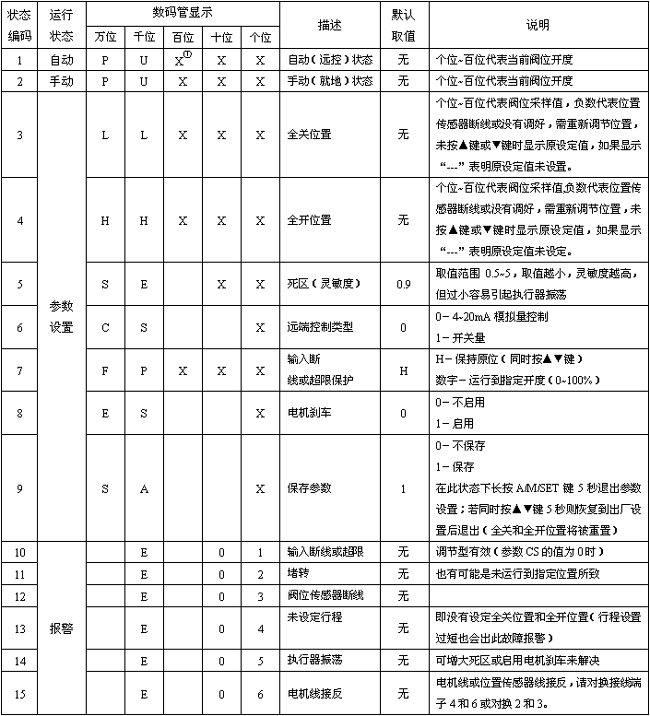

数码管显示代码表


注：① X代表显示值不确定

[行程限位开关的调节]

　　关向行程限位开关的调节：松开关向限位碰块调节螺钉（见下图所示），向下移动碰块则关终端位置向下移动，向上移动碰块则关向终端位置向上移动；
　　开向行程限位开关的调节：松开开向限位碰块调节螺钉（见下图所示），向下移动碰块则开终端位置向下移动，向上移动碰块则开向终端位置向上移动。

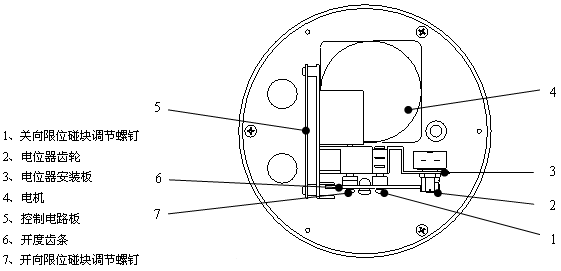

NDL直行程电动执行器（电动执行机构）电气室结构

[手/自动切换]

　　即就地与远控之间的切换。上电后系统自动进入自动模式，此时由远方４~20mA控制信号控制，要切换到手动(就地)模式，短按一次“A/M”键即可。

[全关和全开位置设置]

　　在手动或自动状态下长按“A/M”5秒以上即可进入执行器全关位置设置状态（“数码管显示代码表”中的状态3），此时按“▼”键（执行器输出轴应向下移动，否则电机线接反）将电动执行机构（电动执行器）操到全关位置，短按“A/M”键可切换到开向终端位置设置状态（状态4），按“▲”键操动执行器到开终端位置。设置好行程终端位置后短按“A/M”键若干次切换到保存参数状态（状态9），在此状态下设置参数为１，然后再长按“A/M”键5秒以上即可保存退出。在设置过程中可能需要对限位开关位置进行调节。在全关或全开位置设置过程中，个位~百位显示的是位置传感器采样值，其应该在1~999之间线性变化，否则应对位置传感器进行调节，调节方面如下：

[调节位置传感器]

　　在全关或全开位置设置过程中，个位~百位显示的是位置传感器采样值，其应该在1~999之间线性变化，否则应对位置传感器进行调节，调节先切换到全关位置设置状态并操动电动执行机构（电动执行器）到全关位置，然后向右侧位动电位器安装板使电位器齿轮与开度齿条脱开，缓慢旋转电位器使显示值为100左右，然后松开电位器安装板使电位器齿轮与开度齿条恢复啮合。
　　调节好位置传感器后需要重新设定一次全关和全开位置。
[正反作用设置]

　　如果在实例运行过程中发现全关位置和全开位置与使用要求相反，请重新进行一次全关位置设置和全关位置即可。

三、NDL直行程电动执行器（电动执行机构）使用注意事项及故障处理

注意事项

1．电动执行机构（电动执行器）的电气连接采用电缆连接，为了密封的需要，电缆外径应介于Φ7~Φ14之间。
2．建议采用屏闭电缆，这样可以提高系统抗干扰能力。
3．安装时应考虑到手动操作和维修拆装的方便，同时应考虑到远离高温的场合。
4．电动执行机构（电动执行器）投入运行前应检查现场的电源是否与规定相符，电气接线是否正确、牢固。
5．电动执行机构（电动执行器）的就地操作手轮操作只能电动执行器机构的手动（就地）工况或者断电的情况下进行，不允许在自动（远控）工况下操作。
6．电动执行机构（电动执行器）使用二硫化钼锂基永久润滑脂，无需注油。


故障排除方法

　　尽管我们不希望您在使用NDL电动执行机构（电动执行器）时遇到任何问题，但我们仍然列举一些检查方法以防执行器像预料的那样不能工作。

1. 电动执行机构（电动执行器）振荡:死区是否设置过小、行程是否设得过小、给定信号不稳定或位置传感器紧钉螺钉松动
2. 电动执行机构（电动执行器）单向运行：如果在手动（就地）工况下仍然只能单向运行，有可能是电机正转或反转接线断线，否则为电路故障
3. 电动执行机构（电动执行器）不动作，但在就地（手动）工况下能动作：检查给定信号是否4. 电动执行器不动作，常伴电流声：电路故障
5. 电动执行机构（电动执行器）不动作，就地（手动）工况下操动时有电流声也不动作：请检查是否被卡死
6. 阀关不死：请检查行程终端位置设置是否正确、是否有异物卡住阀门
7. 限位开关不能使阀停下来：电机线接反或是限位开关设置有误
