ZHB/ZSB执行器电路板/控制板/线路板 - 产品简介
ZHB/ZSB线路板（也叫ZHB控制板、ZHB电路板、SZB控制板、ZSB电路板）适用于ZHB电动执行机构（ZHB电动执行器）和ZSB电动执行机构（ZSB电动执行器）。
ZHB/ZSB智能型电动执行机构（电动执行器），广泛应用化工、火电、造纸、水泥等行业，其采用行星齿轮传动机构。
本公司提供以下型号ZHB电路板/线路板/控制板
- ZHB40-10 线路板/控制板/电路板
- ZHB100-25 线路板/控制板/电路板
- ZHB100-10 线路板/控制板/电路板
- ZHB250-25 线路板/控制板/电路板
- ZHB250-60 线路板/控制板/电路板
- ZHB250-10 线路板/控制板/电路板
- ZHB600-25 线路板/控制板/电路板
- ZHB800-25 线路板/控制板/电路板
- ZHB600-10 线路板/控制板/电路板
- ZHB1250-25 线路板/控制板/电路板
- ZHB1600-25 线路板/控制板/电路板
- ZHB2500-25 线路板/控制板/电路板
- ZHB4000-60 线路板/控制板/电路板
- ZHB6000-60 线路板/控制板/电路板
- ZHB8000-60 线路板/控制板/电路板
本公司提供以下型号ZSB电路板/线路板/控制板
- ZSB0.4-10 线路板/控制板/电路板
- ZSB0.4-16 线路板/控制板/电路板
- ZSB0.4-25 线路板/控制板/电路板
- ZSB1.0-10 线路板/控制板/电路板
- ZSB1.0-16 线路板/控制板/电路板
- ZSB1.0-25 线路板/控制板/电路板
- ZSB2.5-10 线路板/控制板/电路板
- ZSB2.5-16 线路板/控制板/电路板
- ZSB2.5-25 线路板/控制板/电路板
- ZSB6.0-25 线路板/控制板/电路板
- ZSB6.0-40 线路板/控制板/电路板
- ZSB6.0-60 线路板/控制板/电路板
- ZSB10-40 线路板/控制板/电路板
- ZSB10-60 线路板/控制板/电路板
- ZSB10-100 线路板/控制板/电路板
- ZSB16-40 线路板/控制板/电路板
- ZSB16-60 线路板/控制板/电路板
- ZSB16-100 线路板/控制板/电路板
ZHB/ZSB线路板（控制板/电路板）调试使用方法
1、电气接线

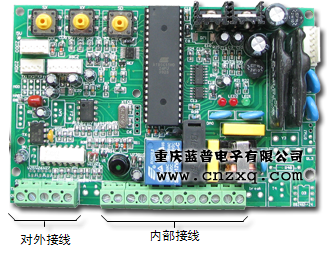

ZHB/ZSB电动执行器接线端子由ZHB线路板上的接线端子和位置发送器上接端子条组成，ZHB控制板上有两组接线端子，左侧接线端子是对外接线，右侧为内部接线，如下图所示：
下图所示为ZHB电动执行器端子电气定义：
ZHB电动执行器电气接线

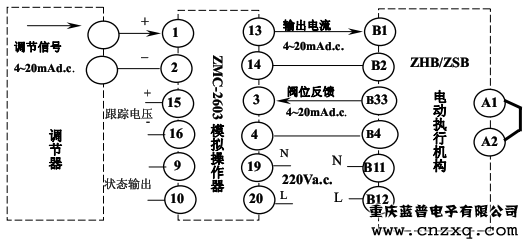

ZHB/ZSB电动执行器接线示例-连续调节

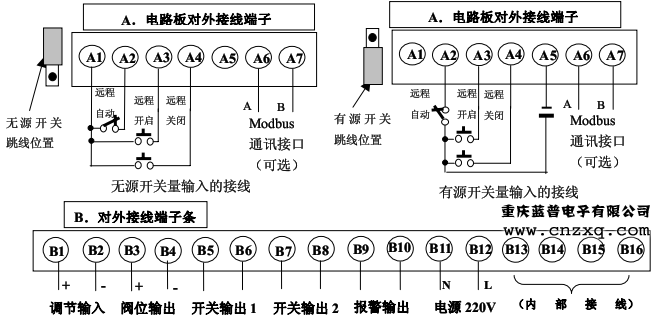

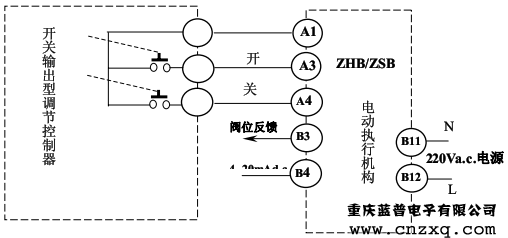

ZHB/ZSB电动执行器接线示例-开关量控制1、ZHB/ZSB电路板调试方法
１）按钮说明

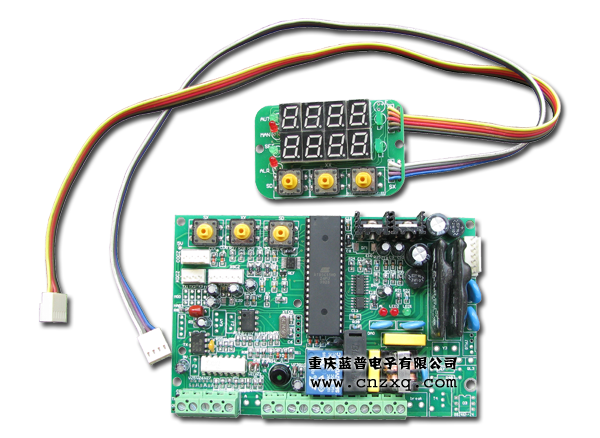

ZHB电路板由主板和显示板构成，主板和显示板上都有三个按键，分别是SX、XX、SD（分别对应增加键、减少键、设定键），无论在主板上操作还是在显示板上操作都是一样的，下面分别对这三个键的功能进行说明：
SD ：在工作方式，点动 SD 键，可进行就地与远程工况的切换，长按 SD 键可进入设定状态。在设定状态，点动 SD 可在菜单之间顺序切换 ，长按 SD 键可退出设定状态。
SX、XX：在自动工况下，操作无效；在手动工况下，按下 SX，阀位增大，按下 XX，阀位减小；在设定工况下，用于操作设定值参数的增大或减小。
2）显示信息
LED指示灯显示电动执行机构（电动执行器）的远程（自动）、就地手动、设定三种工作状况及报警状态。
上排数码管一般显示阀位开度信号，在设定工况或故障时也可显示菜单或故障报警信息。下排数码管一般显示调节信号，在设定工况或故障时也可显示菜单或故障报警信息。
３）参数的设置与修改
电动执行机构（电动执行器）上电时，处于远程工况，这时点动 SD键时，工况在远程与就地间相互切换。按下 SD并保持 5 秒以上松开，执行机构将进入菜单参数查看或修改的设定工况。主菜单用近似英文字母显示在下排数码管上，共有十一个主菜单，其顺序和含义见图 9。 进入菜单后，点动 SD可切换菜单，用增加或减少键可修改菜单。修改完毕应切换到YES菜单并长按 SD菜单退出并确认当前设置。若需放弃当前设置可在其它菜单下长按 SD键退出设置。
需要注意的问题：
a) 零位与满位的调整：零位和满位设置中显示的值是阀位电压的实际采样值，应在 100~3900之间并连续变化，否则应调整差动变压器的工作区间。
b) CODE 菜单：分别输入 0、35、135 后，点动SD键，可分别进入查看报警信息、进入高级设置、进入校正菜单。见表 3、表 4、表 5。进入设置完成后，长按 SD键将返回主菜单。

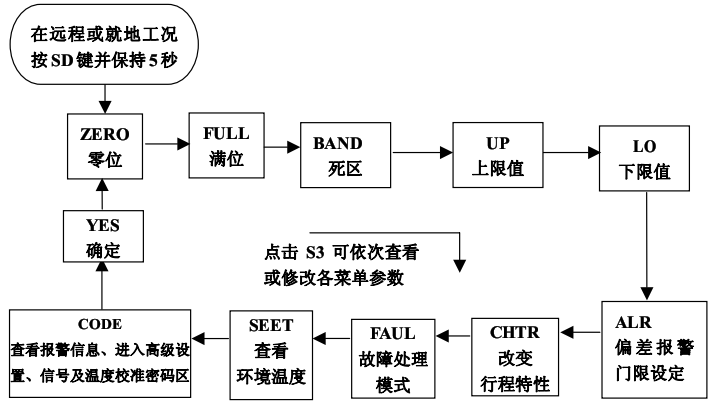

主菜单循环示意图ZHB/ZSB控制板主菜单

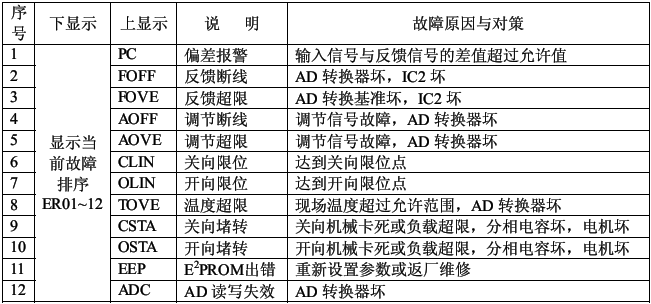

ZHB/ZSB控制板故障报警信息

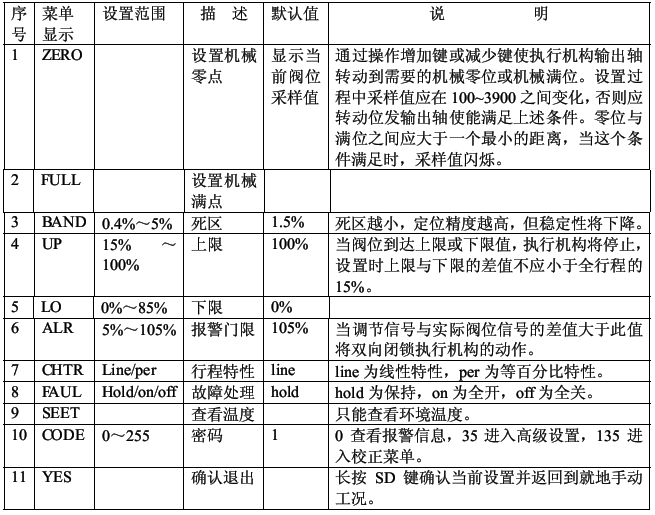

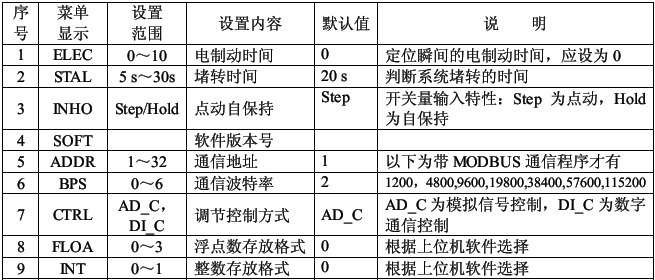

ZHB/ZSB控制板高级设置菜单

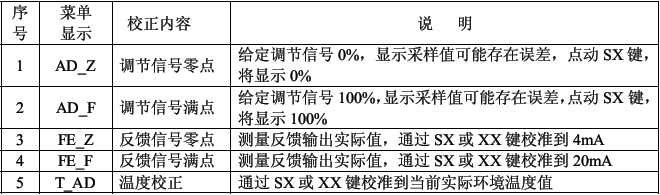

ZHB/ZSB控制板校正菜单
（4）正反作用方式的变换
电动执行机构（电动执行器）在出厂时，一般处于反作用方式，即：当输入调节信号增大时，输出轴顺时针转动。改变作用方式，即是要交换零位和满位，这时可参照前述“参数设置与修改”第 1 条及第 2条的方法将零位及满位设置在所需要的位置即可。
