精小型电动执行器智能控制模块NDQT - 接线和调试方法

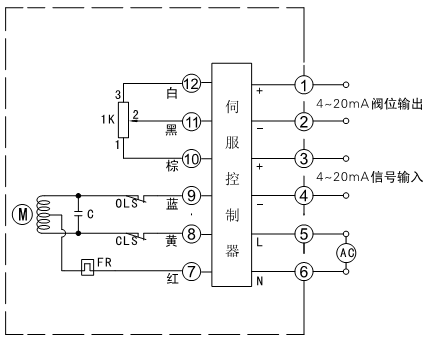

产品接线：



 产品调试：

　　操作界面由三个按钮和一个三位数码显示管组成，外观如下图所示，数码管的显示含义第见的“数码管代码表”

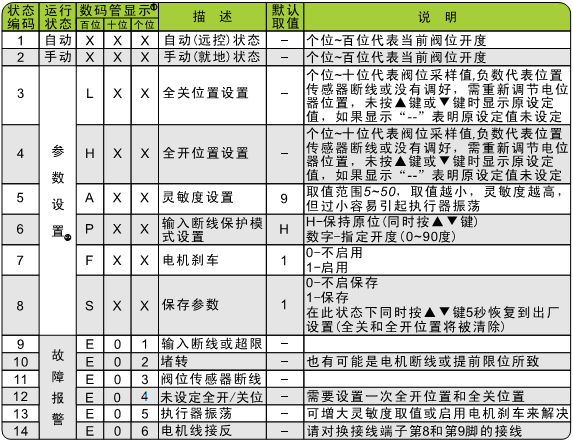

  数码管显示代码表


  注：① X代表显示值不确定
         ② 短按A/M键可各参数设置状态之间切换

手动(就地)与自动(远控)状态的切换方法
　　上电后执行机构自动进入远控状态，此时只需要短按一下A/M键就可在手动与自动状态之间切换。
全关位置和全开位置设置
1) 　在手动或自动状态下长按A/M键5秒以上，将进入全关位置设置状态(数码管显示代码表所示状态3)；
2) 　按▲键或▼键操动电动执行机构（电动执行器）到需要设定的全关位置。在此期间数码管后两位值应在1~99之间线性变化，否则请重新调整电位器(图6)，调整后需要重新操动电动执行机构（电动执行器）全关位置；
3) 　短按一次A/M键，切换到全开位置设置状态(状态4)；
4) 　按▲键或▼键操动电动执行机构（电动执行器）到需要设定的全开位置。在此期间数码管后两位值应在1~99之间线性变化，否则请重新调整电位器(图6)，调整后需要重新
设定一次全关位置和全开位置；
5) 　短按A/M键几次切换到保存参数设置状态(状态8)，设置取值为1后长按A/M键5少以上退出参数设置状态。
注：关于正作用，如果您在投入运行后发现全关位置和全开位置正好和实际要求相反，请重新设定一次全关位置和全开位置即可。
