M8000变频电动执行器电路板/控制板 - 产品简介
M8000变频电动执行机构是多转式智能变频电动执行机构，本公司可提供其所有电路板配件，包括CPU板（主板）、信号板（输入输出通道板）、电源板（滤波板）、变频板（控制板，驱动板）、端子板以及采样板。
本公司提供以下型号的电动执行机构电路板配件：
M8510、M8520、M8530、M8540、M8550、M8560
M8610、M8620、M8630、M8640、M8650、M8660
注：本公司也提供M8000智能电动执行（M83XX和M84XX），产品介绍请进：M8000智能电动执行器电路板/控制板
以下分别对各电路板部件进行介绍。
1、CPU板

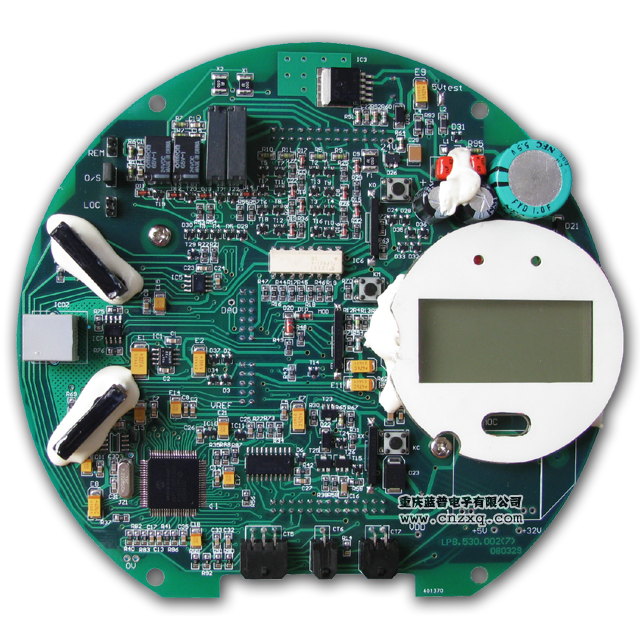

也就是M8000变频电动执行器的主板，是整个执行器的电脑，外观如下：
M8000变频电动执行器CPU板（主板）可替换以下产品编号：
PCB零件编号：ME8.530.002（7）
部件编号：ME5.530.002（7）（不带遥控）/ ME5.530.002（7R）（带遥控）2、信号板

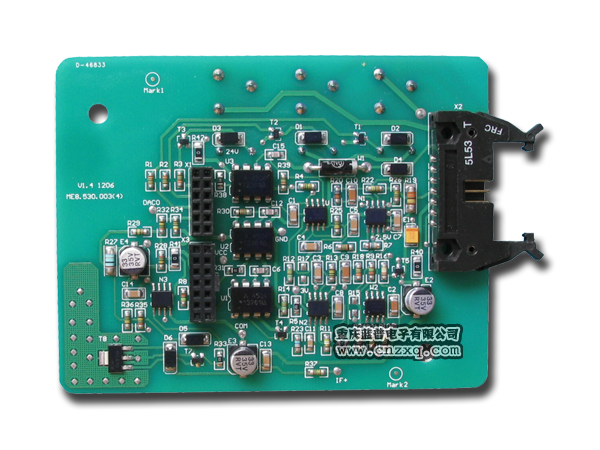

调节型号和开关型带反馈信号时需要配此信号板，用于实现模拟量输入输出通道，外观如下：
M8000变频电动执行器信号板可替换以下产品编号：
PCB零件编号：ME8.530.003(4)
部件编号：ME5.530.003(4)3、控制板（变频板、驱动板）
M8000变频电动执行机构的控制板也叫变频板，其接收来自CPU 板（主板）的SPWM控制信号驱动IGBT功率元件，将220V或380V固定的50Hz电源逆变成频率可变的三相电源用于驱动三相电机，以达到变频调速的目的，这样电机的运行速度可在一定范围以自由调节。
M8000变频电动执行机构的控制板（变频板、驱动板）同样分大功率和小功率，除此之外还分220V和380V供电两种，在定货时请注明所用执行器型号或明确提出部件编号，以免出错。

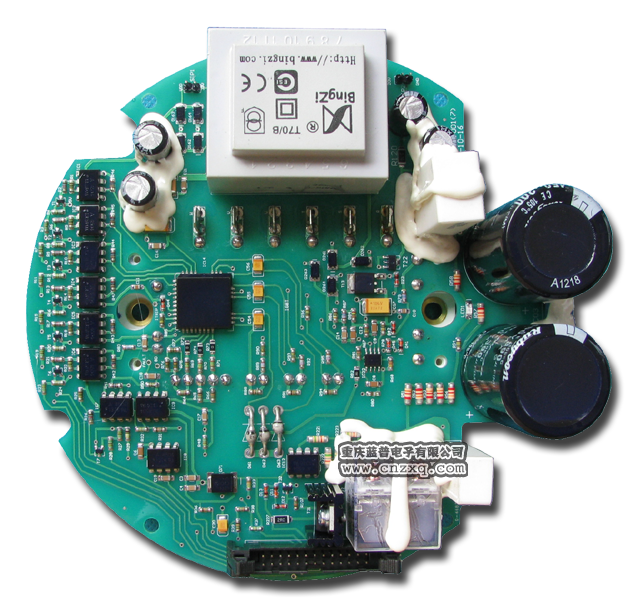

M8000变频电动执行机构的控制板（变频板、驱动板）的外观如下：
M8000变频电动执行机构控制板（驱动板/变频板）可替换以下产品编号：
PCB零件编号：ME8.530.001(7)（380V） / ME8.530.013（220V）
部件编号：ME5.530.001(7)（380V小功率） / ME5.530.013（380V大功率）/ ME5.530.018（220V）4、电源板

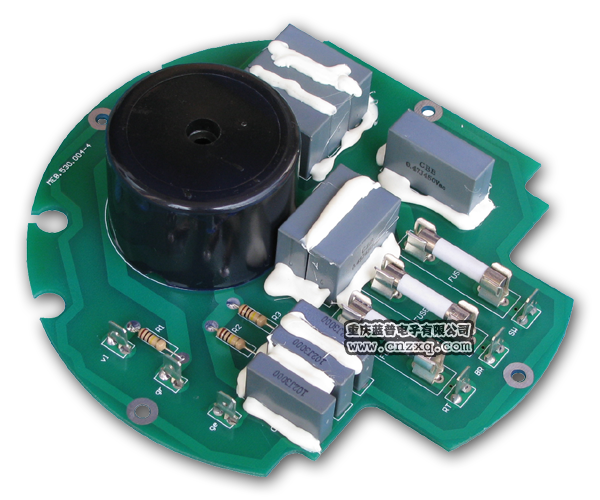

也叫滤波板或过滤板，用于滤除串入电源和电机产生的干扰。电源板分大功率和小功率以及380V和220V几种，大小功率在部件编号上没有体现出来，请在订货时提供所用执行器型号（或看电路板上贴的标签是否注明了大小功率）。电源板外观如下所示：
M8000变频电动执行机构电源板（滤波板/过滤板）可替换以下产品编号：
PCB零件编号：ME8.530.004(4)
部件编号：ME5.530.004（380V） / ME5.530.011（220V）5、端子板
端子板也叫接线板，端子板常因执行机构进水而损坏，M8000变频电动执行器的备用电池也位于端子板的电池盒内，如果发现电池欠压报警，就需要及时更换电池。端子板的外观如下：
M8000变频电动执行机构端子板（接线板）可替换以下产品编号：
PCB零件编号：ME8.530.024
部件编号：ME5.530.007定货说明：
定货时请尽量说明所用执行器型号，或查看电路板上的部件编号。
