M8000智能电动执行器电路板/控制板 - 产品简介

　　M8000电动执行机构是新一代智能多转式电动执行机构，配合不同减速机构可以转换成角行程和直行程电动执行机构。M8000分两大系列：智能型（M83和M84）和变频型（M85和M85）。

　　本公司提供的电路板配件适用于以下电动执行机构型号：

　　M8310、M8320、M8330、M8340、M8350、M8360

　　M8410、M8420、M8430、M8440、M8450、M8460

　　M8000智能电动执行机构（M83、M84）控制板（电路板）主要由以下几块电路板组成：CPU板（主控板/电脑板）、信号板、电源板（或滤波板、过滤板）、电机驱动板（控制板）组成，另外还有霍尔检测板（也叫采集板，用于阀位检测及电机测速）和接线端子板。下面分别介绍这几块电路板的外观和作用：

1、CPU板

　　也叫主板（主控板）、电脑板，是整个控制系统的核心，其外观如下：

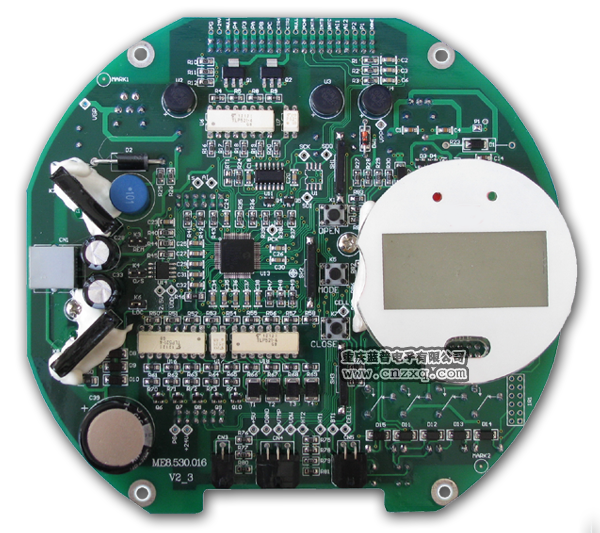

M8000执行器CPU板

　　可替换以下产品编号：

　　PCB零件编号：ME8.530.016

　　部件编号：ME5.530.021 （不带遥控）/ ME5.530.030（带遥控）

 2、信号板

　　信号板负责完成模拟量输入及阀位反馈输出功能，另外还可将开关量输出数量扩展至７个（不带信号板只有４个开关量输出），M8000为调节型时（即M84系列）需要配置信号板以实现阀位连续可调，M8000为开关型时（即M83系列）不需要配置信号板，当然也可以配上，这样就可以将开关量输出扩展至7个。信号板外观如下所示：



M8000执行器信号板

　　可替换以下产品编号：

　　PCB零件编号：ME8.530.017

　　部件编号：ME5.530.022

 3、电机驱动板

　　又叫控制板，其功能是控制电机运行、换向、电流检测，驱动板分大功率板和小功能率板两种，M8340（或M8440）以上型号均使用大功率板。以下是电机驱动板外观：

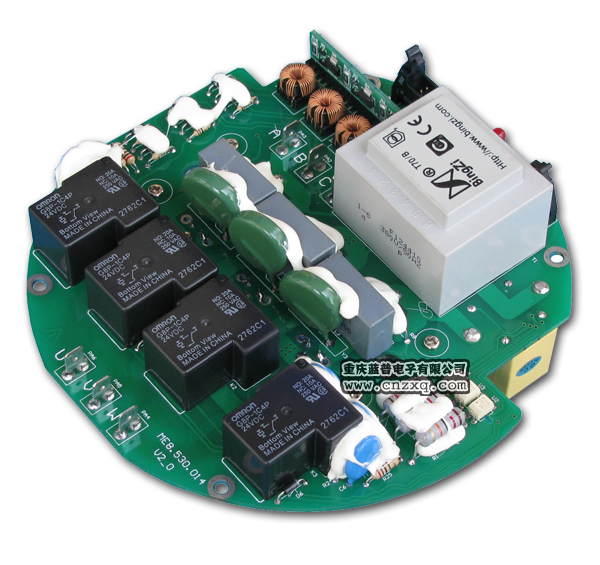

M8000执行器电机驱动板（控制板）

　　可替换以下产品编号：

　　PCB零件编号：ME8.530.014

　　部件编号：ME5.530.023（小功率） / ME5.530.025（大功率）



4、电源板

　　也叫滤波板，作用是滤除电源串入的或电机运行过程中产生的电源干扰，其外观如下所示：

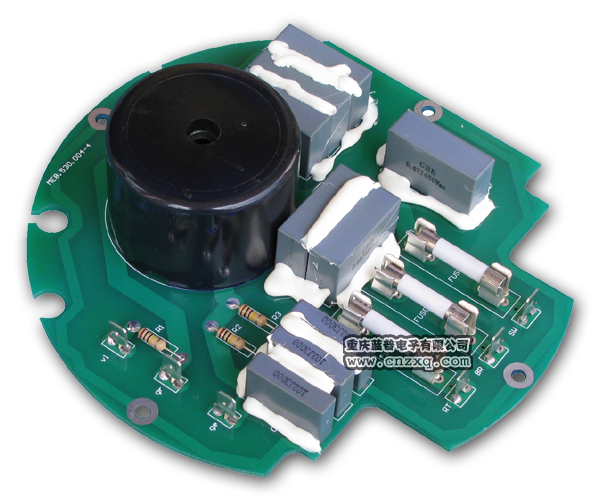

M8000执行器电源板（滤波板）



　　可替换以下产品编号：

　　PCB零件编号：ME8.530.004

　　部件编号：ME5.530.004

5、端子板

　　端子板也叫接线板，端子板常因执行机构进水而损坏，M8000变频电动执行器的备用电池也位于端子板的电池盒内，如果发现电池欠压报警，就需要及时更换电池。端子板的外观如下：

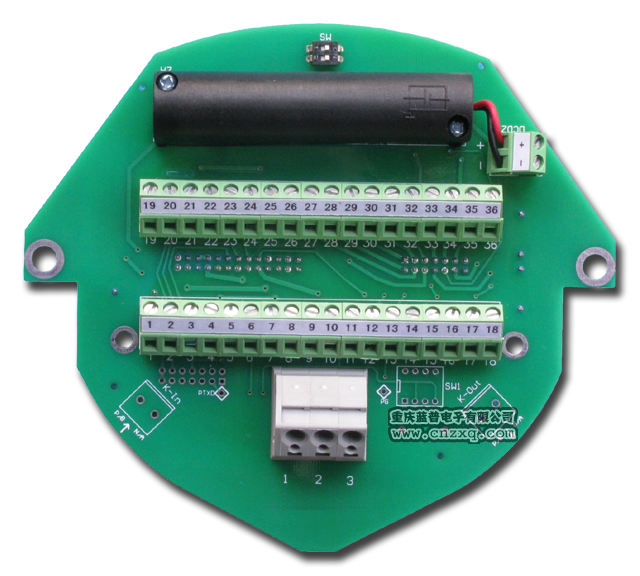

M8000变频电动执行机构端子板（接线板）

可替换以下产品编号：
PCB零件编号：ME8.530.024
部件编号：ME5.530.007

定货说明：

　　定货时请尽量说明所用执行器型号，或查看电路板上的部件编号。
