FKJ/FKZ电动执行器控制板、电路板 - 产品介绍
FKJ/FKZ电动执行机构（电动执行器）由原重庆冠科自动化仪器仪表有限公司（重庆工业自动化仪表研究子公司）生产，重庆蓝普电子有限公司现有研发团队由原冠科公司原核心研发人员组成，本公司生产的FKJ/FKZ电路板（控制板、主板、线路板）质量可靠，性能稳定。

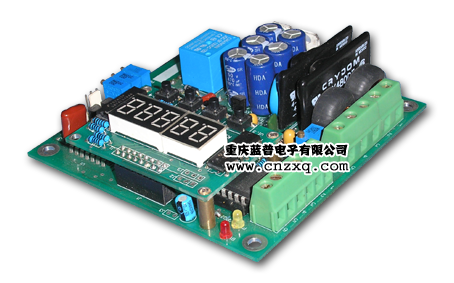

FKJ/FKZ电动执行器控制板（电路板、线路板、主板）-老版本上图是FKJ/FKZ电动执行器老版控制板（电路板、线路板、主板），下图是新版本控制板，新版本电路板的功能、安装尺寸、电气接线和调试方法与老版本完全一致：

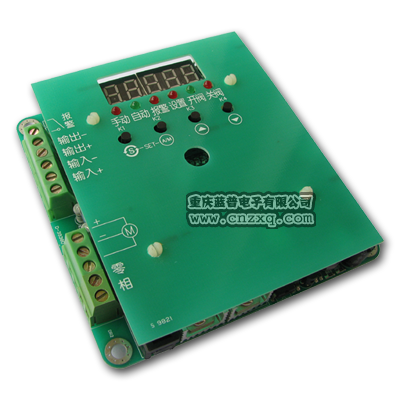

FKJ/FKZ电动执行器控制板（电路板、线路板、主板）-新版本本公司提供以下型号FK系列电动执行机构（电动执行器）控制板（电路板、线路板、主板）
角行程：
FKJZ-21WA1C3电动执行器控制板（电路板、线路板、主板）
FKJZ-21WA103电动执行器控制板（电路板、线路板、主板）
FKJZ-201WA1C3电动执行器控制板（电路板、线路板、主板）
FKJZ-201WA103电动执行器控制板（电路板、线路板、主板）
FKJ-Z21WA1C3电动执行器控制板（电路板、线路板、主板）
FKJ-Z21WA103电动执行器控制板（电路板、线路板、主板）
FKJZ-31WA1C3电动执行器控制板（电路板、线路板、主板）
FKJZ-31WA103电动执行器控制板（电路板、线路板、主板）
FKJZ-301WA1C3电动执行器控制板（电路板、线路板、主板）
FKJZ-301WA103电动执行器控制板（电路板、线路板、主板）
FKJ-Z31WA1C3电动执行器控制板（电路板、线路板、主板）
FKJ-Z31WA103电动执行器控制板（电路板、线路板、主板）
FKJZ-41WA1C3电动执行器控制板（电路板、线路板、主板）
FKJZ-41WA103电动执行器控制板（电路板、线路板、主板）
FKJZ-401WA1C3电动执行器控制板（电路板、线路板、主板）
FKJZ-401WA103电动执行器控制板（电路板、线路板、主板）
FKJ-Z41WA1C3电动执行器控制板（电路板、线路板、主板）
FKJ-Z41WA103电动执行器控制板（电路板、线路板、主板）
FKJZ-42WA1C3电动执行器控制板（电路板、线路板、主板）
FKJZ-42WA103电动执行器控制板（电路板、线路板、主板）
FKJZ-402WA1C3电动执行器控制板（电路板、线路板、主板）
FKJZ-402WA103电动执行器控制板（电路板、线路板、主板）
FKJ-Z42WA1C3电动执行器控制板（电路板、线路板、主板）
FKJ-Z42WA103电动执行器控制板（电路板、线路板、主板）
FKJZ-51WA1C3电动执行器控制板（电路板、线路板、主板）
FKJZ-51WA103电动执行器控制板（电路板、线路板、主板）
FKJZ-501WA1C3电动执行器控制板（电路板、线路板、主板）
FKJZ-501WA103电动执行器控制板（电路板、线路板、主板）
FKJ-Z51WA1C3电动执行器控制板（电路板、线路板、主板）
FKJ-Z51WA103电动执行器控制板（电路板、线路板、主板）
FKJZ-52WA1C3电动执行器控制板（电路板、线路板、主板）
FKJZ-52WA103电动执行器控制板（电路板、线路板、主板）
FKJZ-502WA1C3电动执行器控制板（电路板、线路板、主板）
FKJZ-502WA103电动执行器控制板（电路板、线路板、主板）
FKJ-Z502WA1C3电动执行器控制板（电路板、线路板、主板）
FKJ-Z502WA103电动执行器控制板（电路板、线路板、主板）
直行程：
FKZZ-11WA103电动执行器控制板（电路板、线路板、主板）
FKZZ-12WA103电动执行器控制板（电路板、线路板、主板）
FKZZ-13WA103电动执行器控制板（电路板、线路板、主板）
FKZZ-21WA103电动执行器控制板（电路板、线路板、主板）
FKZZ-22WA103电动执行器控制板（电路板、线路板、主板）
FKZZ-23WA103电动执行器控制板（电路板、线路板、主板）
FKZZ-31WA103电动执行器控制板（电路板、线路板、主板）
FKZZ-32WA103电动执行器控制板（电路板、线路板、主板）
FKZZ-33WA103电动执行器控制板（电路板、线路板、主板）
FKZZ-41WA103电动执行器控制板（电路板、线路板、主板）
FKZZ-42WA103电动执行器控制板（电路板、线路板、主板）
FKZZ-43WA103电动执行器控制板（电路板、线路板、主板）
FKZZ-44WA103电动执行器控制板（电路板、线路板、主板）
FKZZ-45WA103电动执行器控制板（电路板、线路板、主板）
FKZZ-46WA103电动执行器控制板（电路板、线路板、主板）
FKZZ-51WA103电动执行器控制板（电路板、线路板、主板）
FKZZ-52WA103电动执行器控制板（电路板、线路板、主板）
FKZZ-53WA103电动执行器控制板（电路板、线路板、主板）
FKZZ-54WA103电动执行器控制板（电路板、线路板、主板）
FKZZ-55WA103电动执行器控制板（电路板、线路板、主板）
FKZZ-56WA103电动执行器控制板（电路板、线路板、主板）
FKZ-Z00410W电动执行器控制板（电路板、线路板、主板）
FKZ-Z00416W电动执行器控制板（电路板、线路板、主板）
FKZ-Z00425W电动执行器控制板（电路板、线路板、主板）
FKZ-Z01010W电动执行器控制板（电路板、线路板、主板）
FKZ-Z01016W电动执行器控制板（电路板、线路板、主板）
FKZ-Z01025W电动执行器控制板（电路板、线路板、主板）
FKZ-Z02510W电动执行器控制板（电路板、线路板、主板）
FKZ-Z02516W电动执行器控制板（电路板、线路板、主板）
FKZ-Z02525W电动执行器控制板（电路板、线路板、主板）
FKZ-Z06025W电动执行器控制板（电路板、线路板、主板）
FKZ-Z06040W电动执行器控制板（电路板、线路板、主板）
FKZ-Z06060W电动执行器控制板（电路板、线路板、主板）
FKZ-Z10025W电动执行器控制板（电路板、线路板、主板）
FKZ-Z10040W电动执行器控制板（电路板、线路板、主板）
FKZ-Z10060W电动执行器控制板（电路板、线路板、主板）
FKZ-Z16040W电动执行器控制板（电路板、线路板、主板）
FKZ-Z16060W电动执行器控制板（电路板、线路板、主板）
FKZ-Z1601KW电动执行器控制板（电路板、线路板、主板）
FKZ-Z20040W电动执行器控制板（电路板、线路板、主板）
FKZ-Z20060W电动执行器控制板（电路板、线路板、主板）
FKZ-Z2001KW电动执行器控制板（电路板、线路板、主板）
FKJ/FKZ电动执行机构（电动执行器）控制板（电路板、线路板、主板）的调试方法：

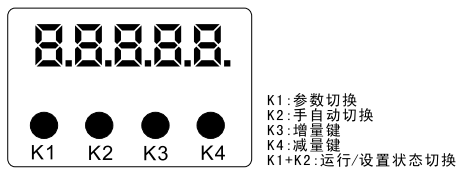

操作界面[手/自动切换]
即就地与远控之间的切换。上电后，LED显示的运行测量参数，在此状态下短按“K1”可在三种运行测量参数(见表2)之间切换，短按“K2”键可在自动与手动之间切换。在手动状态时，LED的第四位小数点会被点亮，此时按“K3”键或“K4”键可操动执行机构。[进入参数设置菜单方法]
1) 切换到手动状态，操作方法见本页上面“手/自动切换”相关内容；
2) 同时按下“K1” 键和“K2”键即可进入机械零位设置状态(见参数表)，然后按K1键即可在其它参数设置状态之间切换;
3) 退出参数设置状态：再次同时按下“K1”和“K2”键即可退出。
[机械零位和机械满位设置]
即全关位和全开位位置设置。在按照第5页的方法设置好机械限位和行程限位开关限位后，还需要进入参数设置菜单对机械零位和机械满位进行设置。
1) 切换到手动状态，操作方法见本页上面“手/自动切换”相关内容；
2) 同时按下“K1” 键和“K2”键即可进入机械零位设置状态(见参数表);
3) 按“K4”键操动电动执行机构（电动执行器），此时输出轴应逆时针方向(面向输出轴)旋转，显示参数数值应减小，否则证明电机线接反；如果输出轴没有到需要位置而不动，证明已经限位了，需要先对机械限位和行程限位开关限位进行调节(请参考说明书相关内容);
4) 短按“K1 ”键切换到机械满位设置状态；
5) 按“K3”键操动电动执行机构（电动执行器）到另一个终端位置，如果没有到需要位置而输出轴不能转动，可能已经限位，需要先对机构限位和行程限位开关限位进行调节;
6) 再同时按下“K1”键和“K2”键即可保存退出；

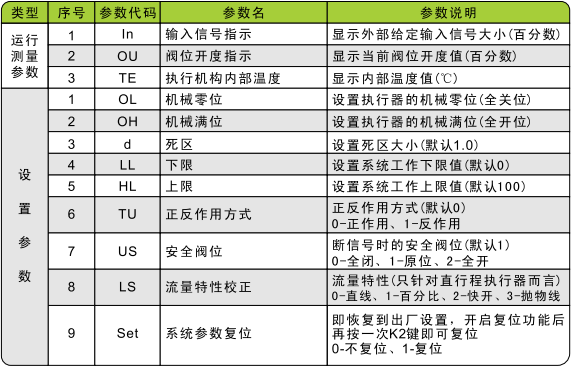

7) 关于正反作用，如果您按上面的设置方法设置好后在运行过程中发现机械零和机械满位的位置正好与现场应用情况正好相反，请进入正反作用设置菜单将其参数修改一下即可。FKJ/FKZ电动执行机构（电动执行器）控制板（电路板、线路板、主板）参数表：
